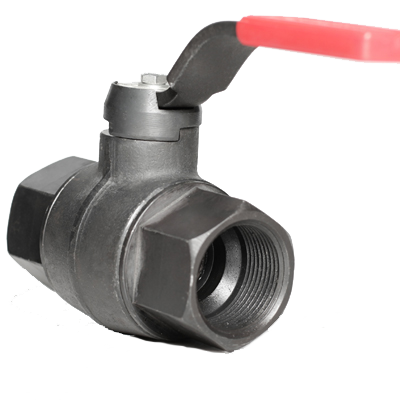

Шаровые краны муфтовые ГШК
Шаровые краны муфтовые газовые ГШК применяются для герметичного перекрытия трубопроводов с газообразной или жидкой транспортируемой средой. Выпускаются в кованом корпусе из стали, с шаровым затвором обработанным с применением технологии микродугового оксидирования.
Герметичность затвора Кранов класс «А» по ГОСТ 9544-2015.
Стандартное и северное исполнение муфтовых кранов
Номинальное давление муфтовых кранов 1.6 или 2.5 МПа.
Муфтовые шаровые краны для газообразных и жидких сред
Технические характеристики муфтовых кранов ГШК
| Обозначение | DN | Lc | H | d | L | Масса, кг |
| ГШК 15М | 15 | 80 | 113 | G 1 /2«-B | 150 | 1,09 |
| ГШК 20М | 20 | 106 | 113 | G 3 /4»-B | 150 | 1,25 |
| ГШК 25М | 25 | 106 | 130 | G1»-B | 150 | 1,44 |
| ГШК 32М | 32 | 120 | 130 | G1 1 /4»-B | 150 | 1,65 |
| ГШК 40М | 40 | 120 | 162 | G1 1 /2»-B | 225 | 3,82 |
| ГШК 50М | 50 | 148 | 162 | G2»-B | 225 | 3,92 |
Схема конструкции кранов ГШК с муфтовым присоединением.
Монтаж газовых кранов шаровых ГШК муфтового исполнения осуществляется с помощью стандартных сгонов и муфт и герметизацией резьбы лентой ФУМ или паклей, пропитанной железным суриком.
Шаровые краны производства компании «Экс-Форма» не требуют технического обслуживания или ревизии в течение всего срока службы. По желанию заказчика ООО ПКФ «Экс-Форма» поставляет газовые шаровые краны ГШК с электроприводом МЭОФ.
Цена, сроки изготовления, доставка муфтовых шаровых кранов
Цена на муфтовые шаровые краны ГШК предоставляется по запросу. Запрос можно оставить онлайн.
ООО ПКФ ЭКС-ФОРМА имеет в наличии более 9000 моделей шаровых кранов. Наличие конкретной модели можно уточнить по телефону, либо воспользовавшись формой заказа. При покупке больших объемов возможны скидки.
Доставка осуществляется во все регионы и любыми видами транспорта. Возможен самовывоз.
Источник
Шаровые краны фланцевые Ду 15-100, Ру 16-25
Фланцевые краны шаровые ГШК выпускаются как для природного газа так и для СУГ с Ду от 15 до 100, под рабочее давление 1.6 или 2.5 МПа.
Климатические исполнения фланцевых шаровых кранов:
В зависимости от транспортируемой среды трубопровода:
| Параметр | Значение |
| Условный проход, DN | 15; 20; 25; 32; 40; 50; 65; 80; 100 |
| Способ крепления к трубопроводу | Плавающие фланцы |
| Рабочее давление, PN | 1,6; 2,5; МПа |
| Герметичность затвора | класс «А» по ГОСТ 9544-2015 |
| Обозначение | DN | Lc | L | A | D | D1 | D2 | d | h | b | n | Масса, кг |
| ГШК 15Ф-16 | 15 | 110 | 150 | 88 | 95 | 65 | 45 | 14 | 2 | 14 | 4 | 2,3 |
| ГШК 20Ф-16 | 20 | 120 | 150 | 88 | 105 | 75 | 58 | 14 | 2 | 16 | 4 | 3,0 |
| ГШК 25Ф-16 | 25 | 120 | 150 | 100 | 115 | 85 | 68 | 14 | 2 | 16 | 4 | 4,3 |
| ГШК 32Ф-16 | 32 | 140 | 150 | 100 | 135 | 100 | 78 | 18 | 2 | 18 | 4 | 4,83 |
| ГШК 40Ф-16 | 40 | 160 | 225 | 115 | 145 | 110 | 88 | 18 | 3 | 19 | 4 | 8,56 |
| ГШК 50Ф-16 | 50 | 156 | 225 | 115 | 160 | 125 | 100 | 18 | 3 | 21 | 4 | 9,7 |
| ГШК 65/50Ф-16 | 65 | 160 | 225 | 115 | 180 | 145 | 122 | 18 | 3 | 24 | 8 | 11,96 |
| ГШК 80Ф-16 | 80 | 283 | 407 | 225 | 195 | 160 | 117 | 18 | 3 | 26 | 8 | 23,9 |
| ГШК 100Ф-16 | 100 | 230 | 407 | 235 | 236 | 180 | 158 | 18 | 3 | 23 | 8 | 27,5 |
| ГШК100/80Ф-16 | 100 | 230 | 407 | 223 | 215 | 180 | 156 | 18 | 3 | 23 | 8 | 24,3 |
| Обозначение | DN | Lc | L | A | D | D1 | D2 | d | h | b | n | Масса, кг |
| ГШК 15Ф-25 | 15 | 110 | 150 | 88 | 95 | 65 | 45 | 14 | 2 | 14 | 4 | 2,3 |
| ГШК 20Ф-25 | 20 | 120 | 150 | 88 | 105 | 75 | 58 | 14 | 2 | 16 | 4 | 3,0 |
| ГШК 25Ф-25 | 25 | 120 | 150 | 100 | 115 | 85 | 68 | 14 | 2 | 16 | 4 | 4,3 |
| ГШК 32Ф-25 | 32 | 140 | 150 | 100 | 135 | 100 | 78 | 18 | 2 | 18 | 4 | 4,83 |
| ГШК 40Ф-25 | 40 | 160 | 225 | 115 | 145 | 110 | 88 | 18 | 3 | 19 | 4 | 8,56 |
| ГШК 50Ф-25 | 50 | 156 | 225 | 115 | 160 | 125 | 100 | 18 | 3 | 21 | 4 | 9,7 |
| ГШК 65/50Ф-25 | 65 | 160 | 225 | 115 | 180 | 145 | 122 | 18 | 3 | 24 | 8 | 11,96 |
| ГШК 80Ф-25 | 80 | 283 | 407 | 225 | 195 | 160 | 117 | 18 | 3 | 26 | 8 | 23,3 |
| ГШК 100Ф-25 | 100 | 234 | 407 | 235 | 236 | 190 | 158 | 22 | 3 | 25 | 8 | 27,45 |
Габаритная схема фланцевого шарового крана
Видео производства шаровых фланцевых кранов
Цена, сроки изготовления и условия доставки
410056, г. Саратов, ул.
Белоглинская, 84/86
E-mail: exform@exform.ru
market@exform.ru
© 1991-2018 ПКФ Экс-Форма. Производство промышленное газовое оборудование.
Использование материалов сайта без разрешения владельца запрещено и будет преследоваться по закону.
Представленная на сайте информация не является публичной офертой.
Источник
| Предприятие ООО ПКФ «ЭКС-ФОРМА» является разработчиком и производителем шаровых кранов марки ГШК. Конструкция кранов защищена патентом РФ, а сами изделия неоднократно становились победителями конкурса «100 лучших товаров России». |
Краны ГШК выпускаются с Ду от 15 до 100 и номинальным давлением 1.6 или 2.5 МПа для газообразных и жидких сред, в пяти исполнениях по типу крепления и в двух климатических исполнениях.
Шаровые краны ГШК не требуют какого-либо обслуживания в течение всего срока службы (30 лет).
Краны выпускаются по ТУ 3712-009-12213528-00
Конструкция кранов ГШК защищена патентом РФ №2310787
Типы исполнения шаровых кранов
Преимущества газовых кранов ГШК
— Класс герметичности «А»
— Полнопроходное сечение затвора
— Идеальная геометрия шара
— Эрозионостойкое корундовое покрытие шара
— Горячая ковка корпуса крана
— Наработка на отказ 16.000 циклов
— Не требуется какое-либо обслуживание
— Различные типы присоединений
Преимущества шаровых кранов ГШК
Кованый корпус крана
Корпус газового крана изготавливается методом горячей ковки, что делает их более прочными по сравнению со сварными.
При изготовлении шаровых газовых кранов используется уникальная технология микродугового оксидирования поверхности шарового затвора, защищенная патентом РФ
Шаровые краны ГШК НЕ ТРЕБУЮТ какого-либо обслуживания или ревизии в течение всего срока службы.
Эластичное абразивоустойчивое уплотнение из полиуретана или фторопласта обеспечивает сохранение герметичности в течение всего срока службы крана.
Шаровой затвор кранов ГШК изготавливается из толстостенной алюминиевой трубы, и имеет идеальную геометрию.
Полнопроходное сечение затвора
Благодаря идеальной геометрии поверхности шара и полнопроходному сечению затвора, кран обеспечивает минимальное аэродинамическое и гидравлическое сопротивление.
Шаровые краны ГШК
Муфтовые ГШК
Диаметр: 15-50 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
Фланцевые ГШК
Диаметр: 15-100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
Алюминиевые ГШК
Диаметр: 50 мм
Рабочее давление: 16 кгс
Цена: запросить цену
Приварные ГШК
Диаметр: 15-100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
Штуцерные ГШК
Диаметр: 15-40 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
Межфланцевые ГШК
Диаметр: 50
Рабочее давление: 16, 25 кгс
Цена: запросить цену
Регулирующие ГШК
Диаметр: 15-100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
С Электроприводом
Диаметр: 15-40 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
Межфланцевые ГШК
Диаметр: 80, 100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену
1. Диаметр условного прохода DN, мм
полнопроходного Крана:
15; 20; 25; 32; 40; 50; 80; 100
неполнопроходного Крана:
65/50; 100/80
3. Номинальное давление (кгс/см2): 16; 25
5. Тип привода:
Рукоятка – Р;
Механический привод – МП;
Электропривод – Э;
Электропривод взрывозащищенный – ЭВ.
6. Климатическое исполнение:
Технология изготовления
Для изготовления шарового затвора для ГШК на нашем предприятии используется толстостенная алюминиевая труба, вместо менее прочной и тяжелой стали. Затем заготовки проходят обработку в обрабатывающих центрах с ЧПУ, что позволяет получить идеальную геометрию шара.
Применение уникальной технологии микродугового оксидирования шарового затвора позволяет получить на его поверхности сверхпрочное корундовое покрытие, защищающее от износа и механических повреждений.
В зависимости от условий эксплуатации и рабочей среды, для изготовления корпуса крана используются три основных материала: конструкционная углеродистая качественная сталь-20, конструкционная низколегированная сталь-09Г2С или алюминиевые сплавы.
Для стальных кранов корпус изготавливается методом горячей ковки, что делает его более прочным по сравнению со сварными корпусами.
Алюминиевые корпуса изготавливаются методом отливки металла в форму.
Высокопрочное эрозионостойкое корундовое покрытие в сочетании с эластичным абразиво-устойчивым уплотнением из полиуретана или фторопласта обеспечивает сохранение герметичности в течение всего срока службы шаровых кранов.
Упругое износостойкое уплотнение исключает нарушение герметичности затвора крана даже при сильном загрязнении перекачиваемой среды твердыми частицами (песок, окалина).
Патенты на конструкцию шарового крана ГШК
Цена, сроки изготовления, условия доставки
Цена на шаровые краны ГШК предоставляется по запросу в нашу компанию. Для запроса стоимости изделий можно воспользоваться онлайн-формой заказа.
Наше предприятие обладает значительными складскими запасами шаровых кранов ГШК (более 9000 изделий), что позволяет осуществлять поставки в минимальные сроки.
Доставка до заказчика осуществляется любыми видами транспорта, а также путем самовывоза со склада.
