Краны газовые шаровые резьба сварка
Кран шаровой приварной отличается от аналогов прочностью соединения и надежностью. В ряде случаев такой способ фиксации запорной арматуры оказывается целесообразным и ему отдается предпочтение перед резьбовыми и муфтовыми аналогами.
Конфигурацию трубопровода определяют на стадии проектирования, и кран шаровой приварной является неотъемлемой частью конструкций, где необходима особая прочность и надежность соединений. Этот вид запорной арматуры может применяться в качестве замены другого устройства с теми же техническими характеристиками, когда другими способами переустановка участка трубопровода затруднена. Например, в неразборных конструкциях легче вырезать старое запорное устройство и установить новый, нежели демонтировать систему, особенно на магистралях большого диаметра.
Содержание
Особенности конструкции кранов для приварки
Разницы с другими видами по принципу действия нет. Отличие заключается в форме корпуса, она, как правило, удлиненная, и отсутствии крепежных элементов — муфт, резьбы. Кран под приварку делают специально несколько больше. Такая конструкция безопасна для запорного механизма. При работе крайне нежелательно превышать критическую температуру, поскольку многие модели не рассчитаны на перегрев. Могут пострадать частично или полностью уплотнители, сальники. Приварной кран удлиненной формы конструктивно защищен от поломок во время монтажа.
Подбирают изделие по диаметру условного прохода для данного трубопровода. Кран может иметь несколько большие внешние размеры относительно трубы, особенно если она тонкостенная. При выборе модели главнее будет поставить устройство с внутренним диаметром, идентичным магистрали. Предпочтение следует отдать электродуговой сварке, а не газовой. Запорное устройство за время монтажа не успевает нагреваться до предельно допустимой нормы. Варить газом допустимо, но следует контролировать процесс. Если кран приварной слишком нагревается, то следует охлаждать его корпус, не допуская превышения температуры в области затворного механизма.
Области применения шаровых кранов под приварку
Пластиковые трубопроводы и все сопутствующие элементы составляют отдельную группу продукции со своими стандартами, способами монтажа и применяющимся оборудованием. Большинство соединений в таких трассах производят методом пайки специальным инструментом, поэтому иногда эту технологию называют сваркой. Однако у специалистов термин «кран под приварку» означает металлическое изделие, которое монтируется традиционным способом с помощью газового и электродугового оборудования. Арматура этого класса имеет отводы без резьбы и специально предназначена для установки методом сварки. Востребована такая технология в следующих областях деятельности:
Резьбовые соединения технологичнее и для соединения нет необходимости пользоваться дорогостоящим оборудованием и иметь навыки профессионального сварщика. Собрать трубопровод дома может любой домашний мастер. Но подобный подход не допустим в условиях опасного или ответственного производства, поэтому кран приварной останется еще долго востребованной продукцией.
Почему приварной кран считается более надежным
Соединение с помощью резьбы предполагает, что кран и труба в любом случае будут иметь некоторый зазор, который заполняют уплотнителем для герметичности магистрали. Для коммунальных сетей общего назначения такой способ фиксации приемлем. Давление и температура воды не могут повредить целостности конструкции. Но в условиях производства приходится иметь дело с более значительными нагрузками. Кран, установленный на резьбу, не выдержит этих значений.
Отличным способом установить запорную арматуру является муфта. Она имеет значительный запас прочности и позволяет быстро снять изделие на ремонт, замену и регламентные операции. Однако это соединение имеем и существенный недостаток. Между элементами конструкции в обязательном порядке находится уплотнитель. В сетях с умеренным давлением и при относительно невысоких температурах эта технология уместна. Но там где в трубопроводе давление в десятки, а то и в сотни атмосфер, а температура несколько сот градусов устройство с муфтовым креплением просто не выдерживает нагрузок. Приварной кран в этом случае станет оптимальным вариантом для монтажа.
Устанавливая устройство сваркой, достигается основная цель операции — прочность и надежность. Соединение элементов происходит на молекулярном уровне. Расплавленный металл смешивается, образуя единую структуру конструкции. Кран становится единой частью трубопровода. Исключаются зазоры, проблемы с уплотнителем. Приварной кран не реагирует на нагрузку, возникающую вследствие его эксплуатации. Естественные вибрации не страшны для него. Внутри трубопровода получается однородная поверхность, не препятствующая движению жидкости. Стенка трубы не утончается, и в ней нет структурных изменений металла, микротрещин, сколов.
В процессе ремонта часто обнаруживается, что старая резьба из-за коррозии существенно уменьшилась в диаметре относительно нормы. Ставить кран на нее небезопасно. Увеличенное количество уплотнителя исправит положение ненадолго, поскольку есть определенные границы его применения. Долго такое соединение не прослужит. Избавиться от этой проблемы можно установив приварной кран, который гарантированно будет работать в течении необходимого срока, вплоть до замены труб магистрали.
Какая сварка лучше, газовая или электрическая
Этот вопрос интересует людей не связанных профессионально с устройством трубопроводов и других металлоконструкций. Специалисты же прекрасно знают тонкости и нюансы работы и могут аргументировать свою позицию. Кран приварной надежнее, но какой способ фиксации выбрать в конкретной ситуации? Как электродуговая, таки газовая сварки гарантируют одинаковый срок службы соединения, который сравним, а иногда и выше времени эксплуатации трубы. В ряде случаев принципиальной разности нет. Однако электросварка прочнее. Сам процесс быстрее, особенно на толстостенных и габаритных трубах. Приварной кран, установленный таким способом, практически не имеет слабых мест. Резьбовое соединение менее надежно по следующим причинам:
Сравнительные характеристики различных соединений показывают, что элементы конструкции в ответственных трубопроводах лучше устанавливать под приварку. Производители же в свою очередь предлагают широкий выбор моделей для реализации проектов любой сложности. От домашней сети до сложных производственных коммуникаций. Шаровой приварной кран является востребованным изделие на рынке.
Источник
Краны газовые шаровые резьба сварка
Шаровой стальной кран резьба/сварка, с рукояткой, Ду 10-50 Ру 40, Broen Ballomax
| Артикул | Код Broen | Ду, мм | Условное давление, бар | Розн. цена, руб/шт, без НДС | На складе, шт | Количество, шт |
|---|---|---|---|---|---|---|
| а0011 | КШТ 60.101.015.А | 15 | 40 | 2 153,00 |
* — заказной товар, срок поставки уточняйте у наших менеджеров

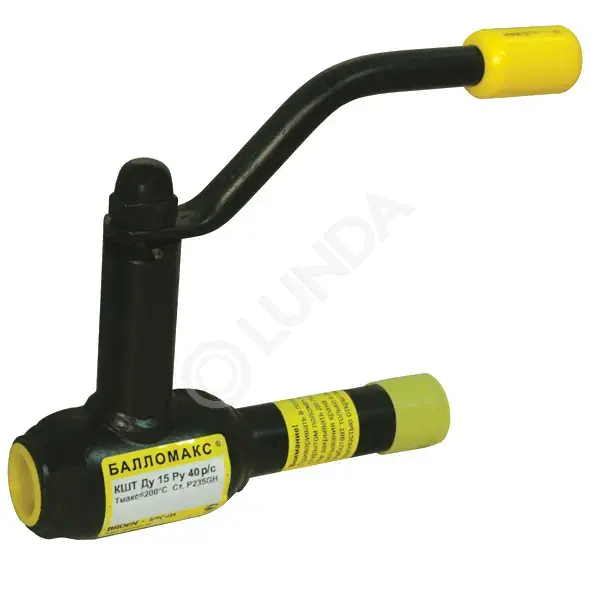

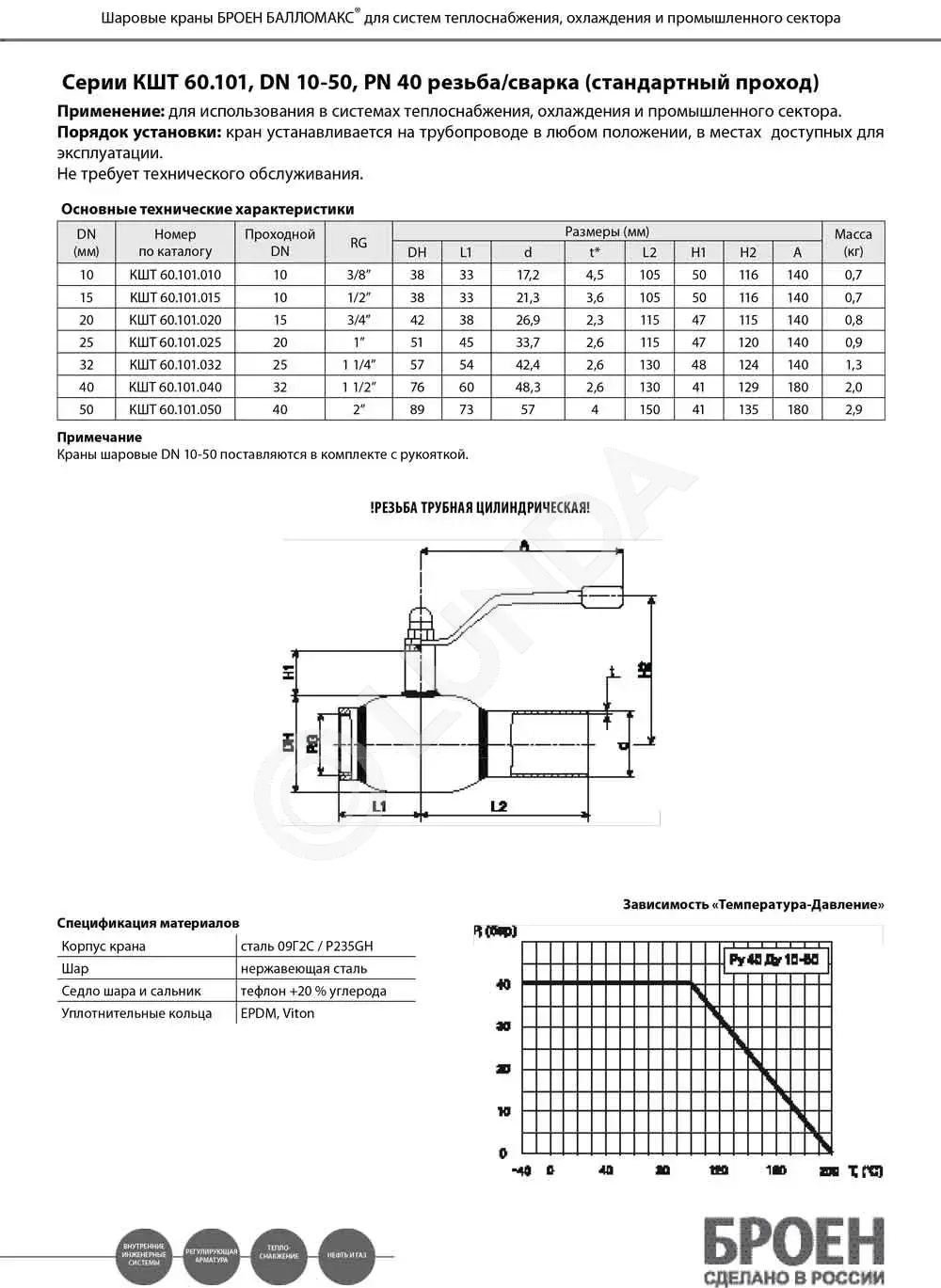

Стальной шаровой кран БАЛЛОМАКС® КШТ серии 60.101 (резьба/сварка,
стандартный проход) предназначен для перекрытия потока жидкой среды, не
агрессивной в отношении конструкционных материалов крана.
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации.
Не требует технического обслуживания.
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца
Сварка шаровых кранов: как правильно выполнить
Шаровые краны являются самым распространённым типом запорной арматуры, которая может применяться для установки в самых различных условиях эксплуатации. Они могут подключаться к трубопроводу при применении самых различных технологий, например, метода сварки. Рассмотрим особенности установки шаровых кранов подробнее.
Конструктивные особенности
На сегодняшний день шаровые краны получили самое широкое распространение. При этом отметим, что наиболее распространен муфтовый способ подключения, но подсоединение может проводится и путем сварки. Подобные модели имеют следующую конструкцию:
Особое внимание уделим тому, что подводящий и отводящий патрубки представлены трубками из металла, который хорошо поддается сварке. На поверхности нет резьбы и других элементов, за счет которых усложняется процесс сварки.
Особенности получаемого соединения
Несмотря на достаточно широкое распространение муфтового и фланцевого методов подключения, некоторые шаровые краны подключаются при применении сварки. Подобный способ подключения можно охарактеризовать следующим образом:
Как показывает практика, сварное соединение может выдерживать достаточно высокую нагрузку и прослужить в течение длительного периода. Именно поэтому сегодня часто можно встретить в промышленности ситуацию, когда шаровой кран подключается именно при применении подобной технологии.
Подготовительный этап
Перед непосредственным проведением работы следует выполнить подготовку. Она проводится следующим образом:
Выполнение подготовительного этапа позволяет достигнуть высокое качество соединения. Подобного работу должен проводить исключительно сварщик, имеющий большой опыт проведения подобной работы.
Инструкция по проведению сварочных работ
Установка шаровых кранов в технологическую линию должна проводится исключительно с учетом требований проекта, а также распространенных стандартов. Основными рекомендациями назовем нижеприведенные моменты:
После завершения работы проводится проверка качества шва согласно установленным требованиям. Для защиты поверхности проводится нанесение лакокрасочного покрытия. Завершающим этапом становится промывка крана для удаления мусора, который мог попасть внутрь конструкции на момент сварочных работ.
Краны газовые шаровые резьба сварка
Кран шаровой приварной отличается от аналогов прочностью соединения и надежностью. В ряде случаев такой способ фиксации запорной арматуры оказывается целесообразным и ему отдается предпочтение перед резьбовыми и муфтовыми аналогами.
Конфигурацию трубопровода определяют на стадии проектирования, и кран шаровой приварной является неотъемлемой частью конструкций, где необходима особая прочность и надежность соединений. Этот вид запорной арматуры может применяться в качестве замены другого устройства с теми же техническими характеристиками, когда другими способами переустановка участка трубопровода затруднена. Например, в неразборных конструкциях легче вырезать старое запорное устройство и установить новый, нежели демонтировать систему, особенно на магистралях большого диаметра.
Содержание
Особенности конструкции кранов для приварки
Разницы с другими видами по принципу действия нет. Отличие заключается в форме корпуса, она, как правило, удлиненная, и отсутствии крепежных элементов — муфт, резьбы. Кран под приварку делают специально несколько больше. Такая конструкция безопасна для запорного механизма. При работе крайне нежелательно превышать критическую температуру, поскольку многие модели не рассчитаны на перегрев. Могут пострадать частично или полностью уплотнители, сальники. Приварной кран удлиненной формы конструктивно защищен от поломок во время монтажа.
Подбирают изделие по диаметру условного прохода для данного трубопровода. Кран может иметь несколько большие внешние размеры относительно трубы, особенно если она тонкостенная. При выборе модели главнее будет поставить устройство с внутренним диаметром, идентичным магистрали. Предпочтение следует отдать электродуговой сварке, а не газовой. Запорное устройство за время монтажа не успевает нагреваться до предельно допустимой нормы. Варить газом допустимо, но следует контролировать процесс. Если кран приварной слишком нагревается, то следует охлаждать его корпус, не допуская превышения температуры в области затворного механизма.
Области применения шаровых кранов под приварку
Пластиковые трубопроводы и все сопутствующие элементы составляют отдельную группу продукции со своими стандартами, способами монтажа и применяющимся оборудованием. Большинство соединений в таких трассах производят методом пайки специальным инструментом, поэтому иногда эту технологию называют сваркой. Однако у специалистов термин «кран под приварку» означает металлическое изделие, которое монтируется традиционным способом с помощью газового и электродугового оборудования. Арматура этого класса имеет отводы без резьбы и специально предназначена для установки методом сварки. Востребована такая технология в следующих областях деятельности:
Резьбовые соединения технологичнее и для соединения нет необходимости пользоваться дорогостоящим оборудованием и иметь навыки профессионального сварщика. Собрать трубопровод дома может любой домашний мастер. Но подобный подход не допустим в условиях опасного или ответственного производства, поэтому кран приварной останется еще долго востребованной продукцией.
Почему приварной кран считается более надежным
Соединение с помощью резьбы предполагает, что кран и труба в любом случае будут иметь некоторый зазор, который заполняют уплотнителем для герметичности магистрали. Для коммунальных сетей общего назначения такой способ фиксации приемлем. Давление и температура воды не могут повредить целостности конструкции. Но в условиях производства приходится иметь дело с более значительными нагрузками. Кран, установленный на резьбу, не выдержит этих значений.
Отличным способом установить запорную арматуру является муфта. Она имеет значительный запас прочности и позволяет быстро снять изделие на ремонт, замену и регламентные операции. Однако это соединение имеем и существенный недостаток. Между элементами конструкции в обязательном порядке находится уплотнитель. В сетях с умеренным давлением и при относительно невысоких температурах эта технология уместна. Но там где в трубопроводе давление в десятки, а то и в сотни атмосфер, а температура несколько сот градусов устройство с муфтовым креплением просто не выдерживает нагрузок. Приварной кран в этом случае станет оптимальным вариантом для монтажа.
Устанавливая устройство сваркой, достигается основная цель операции — прочность и надежность. Соединение элементов происходит на молекулярном уровне. Расплавленный металл смешивается, образуя единую структуру конструкции. Кран становится единой частью трубопровода. Исключаются зазоры, проблемы с уплотнителем. Приварной кран не реагирует на нагрузку, возникающую вследствие его эксплуатации. Естественные вибрации не страшны для него. Внутри трубопровода получается однородная поверхность, не препятствующая движению жидкости. Стенка трубы не утончается, и в ней нет структурных изменений металла, микротрещин, сколов.
В процессе ремонта часто обнаруживается, что старая резьба из-за коррозии существенно уменьшилась в диаметре относительно нормы. Ставить кран на нее небезопасно. Увеличенное количество уплотнителя исправит положение ненадолго, поскольку есть определенные границы его применения. Долго такое соединение не прослужит. Избавиться от этой проблемы можно установив приварной кран, который гарантированно будет работать в течении необходимого срока, вплоть до замены труб магистрали.
Какая сварка лучше, газовая или электрическая
Этот вопрос интересует людей не связанных профессионально с устройством трубопроводов и других металлоконструкций. Специалисты же прекрасно знают тонкости и нюансы работы и могут аргументировать свою позицию. Кран приварной надежнее, но какой способ фиксации выбрать в конкретной ситуации? Как электродуговая, таки газовая сварки гарантируют одинаковый срок службы соединения, который сравним, а иногда и выше времени эксплуатации трубы. В ряде случаев принципиальной разности нет. Однако электросварка прочнее. Сам процесс быстрее, особенно на толстостенных и габаритных трубах. Приварной кран, установленный таким способом, практически не имеет слабых мест. Резьбовое соединение менее надежно по следующим причинам:
Сравнительные характеристики различных соединений показывают, что элементы конструкции в ответственных трубопроводах лучше устанавливать под приварку. Производители же в свою очередь предлагают широкий выбор моделей для реализации проектов любой сложности. От домашней сети до сложных производственных коммуникаций. Шаровой приварной кран является востребованным изделие на рынке.
Краны газовые шаровые резьба сварка
ручка, внутреннаяя резьба / сварка, EN (DIN), DN 15-50, редуцированный
Вернуться к поиску арматуры
Инструкции по монтажу, эксплуатации и техобслуживанию
Другая документация в Vexve Cloud
Добавить страницу в корзину загрузки
Открыть корзину загрузки
( шт.)
Материалы
| Корпус | DN 15-50 : Сталь, P235GH (1.0345) |
| Шар | DN 15-50 : Нержавеющая сталь, X5CrNi18-10 (1.4301) |
| Уплотнение шара | DN 15-50 : PTFE+C |
| Шток | DN 15-50 : Нержавеющая сталь, X8CrNiS18-9 (1.4305) |
| Уплотнение штока | DN 15-50 : NBR |
Управление
DN 15-50 : Оцинкованная металлическая ручка
Условия эксплуатации
Размеры крана
| DN | PN | Product no. Naval | A | D | D1 | D2 | D3 | H | H1 | L | L1 | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 280003 | 145 | 10 | 21.3 | 33.7 | R 1/2 | 98 | 22 | 158 | 115 | 2 | 0.6 |
| 20 | 40 | 280005 | 145 | 15 | 26.9 | 42.4 | R 3/4 | 103 | 23 | 165 | 115 | 2,3 | 0.8 |
| 25 | 40 | 280006 | 145 | 20 | 33.7 | 48.3 | R 1 | 118 | 34 | 172 | 115 | 2,6 | 1.1 |
| 32 | 40 | 280007 | 145 | 25 | 42.4 | 60.3 | R 1 1/4 | 121 | 33 | 195 | 130 | 2,6 | 1.4 |
| 40 | 40 | 280008 | 188 | 32 | 48.3 | 70.0 | R 1 1/2 | 120 | 43 | 205 | 130 | 2,6 | 1.9 |
| 50 | 40 | 280009 | 188 | 40 | 60.3 | 88.9 | R 2 | 127 | 44 | 240 | 130 | 2,9 | 2.7 |
Артикулы изделий и загружаемые файлы
| Артикул | EAN | LVI | RSK | NRF | MM | DN | PN | Kv | Изображение | кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 280003 | 6415837831026 | 3783102 | 15 | 40 | 0.6 | |||||
| 280005 | 6415837831040 | 3783104 | 20 | 40 | 0.8 | |||||
| 280006 | 6415837831064 | 3783106 | 25 | 40 | 1.1 | |||||
| 280007 | 6415837831088 | 3783108 | 32 | 40 | 1.4 | |||||
| 280008 | 6415837831101 | 3783110 | 40 | 40 | 1.9 | |||||
| 280009 | 6415837831125 | 3783112 | 50 | 40 | 2.7 |
Коротко о Vexve
Vexve — ведущий мировой разработчик и изготовитель шаровых кранов для нужд отопления и охлаждения в городах и на промышленных предприятиях. Разработанные для сложных сфер применения шаровые краны, затворы и гидравлические приводы Vaxve используются в районных энергетических сетях, на электростанциях и во внутренних системах отопления и охлаждения зданий.
Дополнительная информация в разделе Компания
Заводы
Штаб-квартира
Laitila завод
Дополнительная информация в разделе Контакты
Платежная информация
Мы принимаем счета прежде всего в электронном формате.
Наш адрес для выставления электронных счётов
Компания: Vexve Oy
Рег. номер компании: 2206015-1
код EDI: 003722060151
Оператор: Basware Oyj
Код посредника: BAWCFI22
Реклама и СМИ
Посетите VexveCloud, чтобы скачать логотипы и другие маркетинговые материалы.
За более подробной информацией обращайтесь в наш отдел маркетинга и коммуникаций: m;.co;xve;/ve;ing;ket;mar;ve.;vex
Краны газовые шаровые резьба сварка
Кран шаровой под приварку незаменим при монтаже трубопроводов особой прочности и надежности в химической, нефтегазовой, пищевой и фармацевтической отрасли. Там где другие виды соединений не подходят по техническим параметрам.
Среди всех возможных способов соединений кран шаровой под приварку устанавливают тогда, когда это целесообразно в конкретной ситуации, либо технические условия указаны в документации на трубопровод. Например, во многих многоэтажных домах последнего поколения на отопительные приборы. Высокое давление становится преградой для использования популярных сегодня полипропиленовых изделий. К тому же достаточно высокие температуры при эксплуатации системы не разрушительны для пластика, но он становится пластичнее. Возникают риски серьезных повреждений, а некоторых случаях аварий.
Содержание
Преимущества установки кранов приварных
Практически каждый известный производитель запорной арматуры имеет в своем ассортименте изделия всех типов соединений. Не является исключением и кран приварной. Спрос на это устройство имеется во многих областях хозяйственной деятельности и в быту. Очевидные плюсы изделия:
Шаровая конструкция характеризуется хорошими эксплуатационными качествами. Это полный проход и отсутствие гидродинамического искажения потока жидкости. Еще одной важной деталью является то, что кран работает в оба направления. Устройство с клапаном следует устанавливать в строгом соответствии с указанной на корпусе стрелкой положения. В противном случае изделие либо вообще работать не будет, либо его эксплуатация станет большой проблемой. Приварной кран можно ставит в любом положении. При монтаже сваркой такие ошибки не желательны, поскольку переустановка потребует доставку к месту сварочного аппарата и специалиста.
Соединение трубопровода с запорной арматурой при сварке происходит на молекулярном уровне. Расплавленный металл смешивается, образуя однородный с соединяемыми элементами шов. Приварной кран не боится вибраций. Соединение не страдает и при значительных физических нагрузках. В отличие изделий на резьбовых соединениях, которые чувствительны к внешним воздействиям, шаровой кран, установленный сваркой предпочтительнее монтировать в следующих случаях:
К преимуществам относят и малый вес изделия. Так прочное и надежное муфтовое соединение предполагает наличие габаритных и громоздких фланцев на запорной арматуре и трубопроводе. Шаровой приварной кран полностью избавлен от этого недостатка. Корпус изделия после установки составляет единое целое с трубопроводом. Гарантия на сварной шов, выполненный по необходимым нормам, не менее чем на материал магистрали. Срок эксплуатации на некоторые изделия этого класса десятки лет, в первую очередь это кран из нержавеющей стали, установленный в такой же антикоррозийный трубопровод.
Недостатки при монтаже кранов сваркой
При всех очевидных плюсах соединение имеет и некоторые минусы. Это не касается работы непосредственно самого шарового механизма. Не зависимо от варианта крепления в трубопровод, приварной кран конструктивно идентичен моделям с резьбовым, муфтовым запором. К недостаткам относят:
Трудности возникают, когда приварной кран нужно установить в местах с ограниченным пространством. Например, в коробах, на фиксированных к основанию или опорам трубопроводах. В некоторых случаях допускаются специальные приемы и использование сварочных технологий, знать которые должен специалист. При монтаже на производстве необходимо соблюдать технику безопасности. Перед тем как устанавливать приварной кран надо убедиться, что рядом нет легковоспламеняющихся предметов и веществ. Особое внимание уделяется и составу воздуха. В его составе не должно быть летучих веществ, критической массы частиц ворса и других опасных взвесей.
Где используются краны под приварку
Технологии монтажа трубопровода определены технической документацией на него. В приложениях и дополнениях могут быть ссылки на возможную замену. Часто вместо стандартной запорной арматуры ставят шаровой кран под приварку. Это обычная практика и производители предлагают подобные изделия с аналогичными габаритами. В сопроводительных документах указывается марка запорного устройства, вместо которого можно поставить шаровой приварной кран. Конструкция устройства с клапаном больше по размерам. По этой причине патрубки длиннее у шарового изделия. Эта же особенность спасает внутренние уплотнители на кране от перегрева во время монтажа.
Спецификой многих производственных систем являются условия функционирования, многократно превышающие аналогичные значения в коммунальных сетях. Необходимость транспортировать жидкие среды, температурой в несколько сот градусов при давлении в десятки атмосфер заставляет применять и соответствующие элементы трубопровода, одним из которых и является приварной кран. Востребованы эти качества в следующих сферах деятельности:
Преимущества, обусловленные способом установки необходимы в первую очередь для трубопроводов с заданными параметрами, однако при ремонте иногда возникает ситуация, при которой легче установить кран приварной, чем демонтировать старый другой конструкции. Особенно актуальна эта проблема, когда резьбовые соединения или муфты повреждены и для заметы этих участков все равно будет нужна сварка. Если не предполагается демонтаж элементов трубопровода, то оптимальное будет поставить приварочный кран и на долгие годы гарантировать бесперебойную работу системы.
Особенности монтажа кранов под приварку
Поскольку устройство часто устанавливается на ответственных трубопроводах, то и требования к выполнению операции монтажа чрезвычайно высоки. На газовых, нефтяных, химических магистралях не допускается утечка транспортируемых сред. Серьезный подход к выбору кадров, занимающихся монтажом трубопроводов, определен и требованиями законодательства, устанавливающего обязательную сертификацию деятельности. Для работников ЖКХ и частных мастеров таких жестких ограничений нет, однако чтобы правильно установить приварочный кран необходимо знать следующее:
После окончания работ необходимо дождаться полного остывания. Крутить рукоятку, пока приварной кран горячий нельзя. Когда система опрессована, можно проводить гидродинамические испытания. Для бытовых сетей при ремонте эта операция обычно не делается, и проверяют кран на герметичность визуально, после того, как открывают подачу воды.
