Замена прокладки ГБЦ на ВАЗ 2110 (8 и 16 клапанов)
Владельцам ВАЗ 2110 важно запомнить, что прокладка головки блока цилиндров является одноразовой деталью, потому ее замена должна осуществляться всякий раз, когда выполняется разборка этого узла.
В нашем сегодняшнем материале мы поговорим о том, когда и как следует менять прокладку ГБЦ. Указанные рекомендации одинаково подойдут для владельцев «десяток», под капотом которых установлены двигатели на 8 и 16 клапанов.
Внешний вид элемента
Когда требуется замена?
Первоочередной вопрос, который заботит автовладельцев — это периодичность замены элемента. Даже если разборка блока не предусматривается, уплотнитель имеет определенный срок службы.
Вообще длительность эксплуатации прокладки напрямую зависит от качества используемого при ее изготовлении материала. Также на периодичность замены влияет интенсивность эксплуатации автомобиля.
Как мы уже отмечали, замену следует выполнять при разборке головки БЦ, либо же при появлении первичных признаков ее износа.
Что это?
А что вообще собой представляет эта прокладка?
Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.
Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.
Признаки износа
Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:
Замена
Как мы уже отмечали, процедура замены на двигателях с 8 и 16 клапанами отличается не существенно. Потому представленная ниже инструкция будет одинаково полезна владельцам ВАЗ 2110 с разными типами силовых агрегатов.
Особенности натяжения болтов
Отдельно стоит поговорить про затяжку болтов при замене прокладки ГБЦ. Здесь следует придерживаться определенного момента натяжения, чтобы не повредить новую прокладку или же не сделать соединение недостаточно прочным.
Этап затяжки
Момент
Усилие не должно быть более 20 Нм
Момент должен составлять в пределах от 69,4 до 85,7 Нм
Болт проворачивается на 90 градусов
Болт закручивается окончательно на 90 градусов.
После этого выполняется процедура обратной сборке.
Ни в коем случае не проворачивайте распределительный и коленчатый вал, пока вы не поставили на место ремень ГРМ.
Установка на место
Шкив распредвала монтируется таким образом, чтобы выступающий элемент ступицы оказался повернут в сторону двигателя.
Не забудьте проверить качество проведенной работы, зазоры, отрегулировать уровень натяжения ремня.
Да, замена прокладки имеет свои особенности и сложности. Наибольшее количество проблем вызывает разборка подкапотных элементов, чтобы добраться до искомой прокладки. В остальном же работе вполне по силам даже не особо опытным автовладельцам.
Источник
Замена прокладки ГБЦ ВАЗ 2110 (8 клапанов)
Прокладка ГБЦ представляет собой перфорированный лист из железа и асбеста или алюминиевого паронита с окантовкой по бокам и отверстиями под камеры цилиндров и соединительные болты. Главной задачей прокладки ГБЦ является уплотнение соединения плоскостей блока цилиндров. Вдобавок, прокладка поддерживает нужное внутреннее масляное давления в системе двигателя, а также не позволяет смешиваться охлаждающей жидкости и моторному маслу.
Признаки выхода из строя прокладки ГБЦ ВАЗ 2110
Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины. Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:
Советы по замене прокладки ГБЦ
Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.
Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.
Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:
Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)
Необходимые инструменты:
Подходящие комплектующие:
Цена прокладок актуальна на лето 2017-го года для Москвы и области.
Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Фиксируем зубчатый шкив распредвала от проворачивания фиксатором. Выкручиваем свечи.
А) Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его. Б) Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. В) Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.
Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.
Проверяем совпадение метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ. Ключом «на 17» отвинчиваем шкив.
Отвинчиваем ключом «на 10» гайку крепления защитного кожуха и отгибаем кожух.
Видим, что ремень ГРМ тоже просит замены.
Отключаем разъем датчика давления уровня масла.
Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Равномерно, ключом «на 13», откручиваем шесть гаек крепления заднего корпуса подшипников распределительного вала. Снимаем со шпилек задний корпуса подшипников распределительного вала.
Затем, так же равномерно и ключом «на 13», откручиваем четыре гайки крепления переднего корпуса подшипников распределительного вала и снимаем его.
Откручиваем четыре гайки крепления глушителя к выпускному коллектору.
Головкой «Е14 Torx» откручиваем 10 болтов на блоке цилиндров и снимаем блок.
Следы прогара на прокладке.

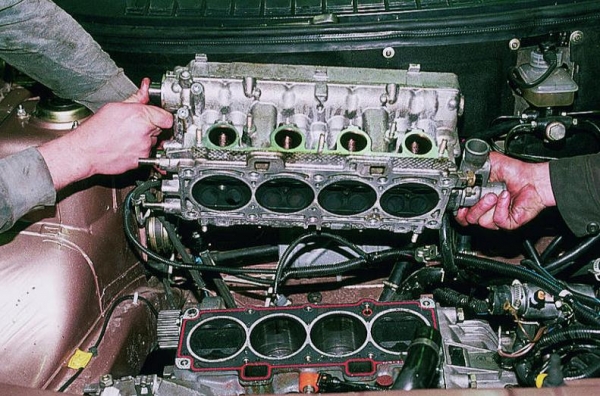

Вынимаем старую прокладку ГБЦ.
Устанавливаем новую прокладку ГБЦ.

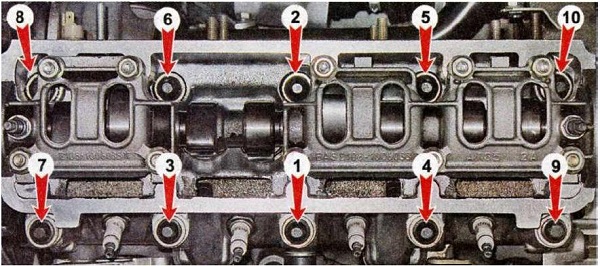

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.
Источник
Меняем прокладку ГБЦ на 8-ми клапанном двигателе ВАЗ-2110
Некоторые владельцы отечественных автомобилей не знают, что прокладку ГБЦ нужно менять при каждом демонтаже головы блока цилиндров. Никогда не стоит устанавливать старую деталь, так как эта запчасть одноразовая.
Замена прокладки ГБЦ на 8-клапанном двигателе ВАЗ практически аналогична тем же работам для 16-клапанного двигателя, поэтому данная статья будет полезна и владельцам автомобилей с более современными двигателями.
Интервалы замены прокладки ГБЦ на Ваз-2110
Предсказать точный срок службы прокладки весьма затруднительно.
Самое главное, что интересует владельцев – это интервал замены данной детали.
Очень сложно сказать, какое время прослужит та либо иная прокладка.
Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.
Признаки пробитой прокладки
Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.
Узнать, что герметизация соединения нарушена, можно по следующим причинам:
Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.
Артикулы
Прокладка стоит копейки в сравнении с работой по её замене.
Прежде чем приступать к замене прокладки, следует эту прокладку приобрести. Хотя в любой автомобильном магазине вам подберут подходящую запчасть, лучше знать её артикул. Наиболее подходящие прокладки для ВАЗ-2110 это:
Лучше сразу купить более качественную запчасть, чем возиться потом с разборкой ещё раз.
Инструменты
Менять прокладку лучше в гараже.
Хотя данную деталь можно заменить прямо возле дома, лучше проводить все операции по замене на смотровой яме. Для замены понадобятся следующие инструменты:
Процедура замены
Процесс замены происходит следующим образом:
Откручиваем 4 гайки крепления глушителя к выпускному коллектору.
Отсоединив шланги, отворачиваем гайки крепления топливного насоса и снимаем его.
Перед этим устанавливаем первый цилиндр в ВМТ и стопорим маховик коленвала зубчатым фиксатором.
После этого останется открутить болты и снять голову блока. После снятия старой прокладки, нужно тщательно осмотреть поверхности соприкосновения головы и блока цилиндров. На них не должно быть грязи или остатков от старой прокладки. Вся явные признаки загрязнений нужно устранить.
Установка новой детали
Новая деталь, которую планируется установить, должна быть неповреждённой, сухой и чистой.
При установке нужно проконтролировать, чтобы отверстие, предназначенное для прохождения масла, находилось между третьим и четвёртым цилиндрами.
Последовательность затяжки болтов ГБЦ.
Моменты затяжки для 8-ми клапанного двигателя
Момент затяжки болтов следующий:
Остальной процесс сборки идёт в обратной последовательности разборки. Обязательным условие является проверка зазоров на клапанах и регулировка натяжения ремня ГРМ.
Выводы
Замена прокладки ГБЦ своими руками процедура достаточно сложная, но она по силам любому человеку, который не боится взять в руки гаечный ключ.
Источник
Замена прокладки ГБЦ ВАЗ 2110, 2111, 2112
В нашем сегодняшнем материале мы поговорим о том, когда и как следует менять прокладку ГБЦ. Указанные рекомендации одинаково подойдут для владельцев «десяток», под капотом которых установлены двигатели на 8 и 16 клапанов.
Внешний вид элемента
Когда требуется замена?
Первоочередной вопрос, который заботит автовладельцев — это периодичность замены элемента. Даже если разборка блока не предусматривается, уплотнитель имеет определенный срок службы.
Вообще длительность эксплуатации прокладки напрямую зависит от качества используемого при ее изготовлении материала. Также на периодичность замены влияет интенсивность эксплуатации автомобиля.
Как мы уже отмечали, замену следует выполнять при разборке головки БЦ, либо же при появлении первичных признаков ее износа.
Что это?
А что вообще собой представляет эта прокладка?
Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.
Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.
Признаки износа
Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:
Когда нужно менять?
Потребность замены прокладки головки блока цилиндров на карбюраторном или инжекторном автомобиле возникает тогда, когда в ходе использования и при естественном износе уплотнитель теряет свойство упругости. Это приводит к снижению качества и эффективности выполнения основного предназначения — надежной герметизации соединения ГБЦ с самим блоком цилиндров.
Заменить прокладку ГБЦ на ВАЗ 2110 необходимо в следующих случаях:
Пользователь Сергей Цапюк показал в своем ролике последствия прогара прокладки головки БЦ в автомобиле ВАЗ.
Вывод
Таким образом, проводится капитальный ремонт головки блока цилиндров 16-клапанного двигателя ВАЗ 2112. Этот процесс на автосервисе займет 1-2 дня, а вот у себя в гараже автолюбитель может потратить времени намного больше, поскольку скажется нехватка инструмента. Так, рекомендуется проводить ремонт ГБЦ на автосервисах, где все сделает намного быстрее и качественнее. Конечно, это ударит по карману, поскольку качественный и капитальный ремонт этот детали будет стоить в среднем около 7000-10000 руб. вместе с запасными частями.
Как поменять своими руками?
Замена прокладки ГБЦ на ВАЗ 2110 с двигателем инжектор либо карбюратор требует определенных знаний и умений.
Чтобы произвести смену механизма головки на моторе 8 либо 16 клапанов, надо тщательно подготовиться к выполнению этой задачи.
Инструменты и материалы
Если меняем прокладку ГБЦ самостоятельно, то потребуется:
Канал Sdelaj Sam! Pljus interesnoe! опубликовал видео, которое позволит разобраться в том, как правильно определить прогар прокладки ГБЦ между цилиндрами силового агрегата.
Пошаговая инструкция
Подробное руководство на тему, как снимать и производить смену прокладки ГБЦ на ВАЗ 2110 приведено ниже:
Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)
Необходимые инструменты:
Подходящие комплектующие:
Последствия несвоевременной замены
Если прокладка ГБЦ на «Десятке» повредилась или износилась, это приведет к следующим неисправностям:
В итоге регулярное использование авто с изношенной прокладкой приведет к снижению срока службы мотора машины.
Гидравлические толкатели
Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.
Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.
Читать также: Кто отвечает за перегруз по осям
Видео «Наглядное пособие по замене прокладки ГБЦ»
Пользователь Вячеслав Кравченко предлагает ознакомиться с процессом замены прокладки головки блока цилиндров на примере шестнадцатиклапанной «Десятки».
Многие владельцы предпочитают самостоятельно ремонтировать авто, поэтому им будет полезно знать, как производится замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Эта деталь в общей конструкции двигателя играет важную роль. Выполнить самостоятельно такую операцию возможно, но потребуется применение специального динамометрического ключа для затяжки болтов крепления головки к блоку цилиндров. В большинстве гаражных кооперативов его можно легко отыскать.
Замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов
производится при каждом снятии головки с блока цилиндров. Это предусмотрено условиями технического обслуживания, эксплуатации и ремонта этого автомобиля. Процедура выполнения замены сама по себе важная, но примерно одинаковая, за редким исключением, для всех моделей машин. Поэтому, считаем, статья будет полезной для многих владельцев авто.
Что она собой представляет?
Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.
Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.
Если её использовать повторно, это может привести к её прогоранию, в результате которого произойдёт смешивание моторного масла с охлаждающей жидкостью. Это значит, что придётся менять кроме неё ещё и моторное масло с фильтром, и тосол в системе охлаждения. Производится несколько разновидностей таких изделий:
Повод для её замены
Причин для этого может быть много, как для машин с пробегом, так и для новых автомобилей. В большинстве случаев предсказать сроки её замены невозможно. Имеются отдельные признаки, по которым можно судить о необходимости такой операции, однако часто это наступает внезапно.
Давайте рассмотрим несколько, наиболее часто встречающихся, признаков:
Интервалы замены прокладки ГБЦ на Ваз-2110
Предсказать точный срок службы прокладки весьма затруднительно.
Самое главное, что интересует владельцев – это интервал замены данной детали.
Очень сложно сказать, какое время прослужит та либо иная прокладка.
Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.
Признаки пробитой прокладки
Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.
Узнать, что герметизация соединения нарушена, можно по следующим причинам:
Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.
Инструкция последовательности разборки ГБЦ ВАЗ 2110
2.Отверните две гайки крепления и снимите рым.
3.Отверните на один-два оборота гайку крепления и снимите кронштейн подводящей трубы водяного насоса.
4.Отверните винт крепления держателя топливных трубок и снимите держатель.
5.Отверните три гайки крепления ресивера и две гайки крепления кронштейна топливных трубок.
6.Снимите кронштейн топливных трубок.
7.Отверните оставшиеся две гайки крепления ресивера.
8.Ослабьте затяжку гайки крепления кронштейна ресивера.
10.Отверните три гайки крепления кронштейна ресивера и снимите кронштейн.
11.Отверните четыре гайки крепления впускной трубы. Снимите впускную трубу.
12.Отверните две гайки крепления выпускного коллектора и снимите коллектор.
13.Аккуратно снимите две прокладки впускной трубы и выпускного коллектора.
14.Установите головку блока цилиндров корпусами подшипников вверх, подложив под нее деревянные прокладки, чтобы не повредить клапана.
15.Отверните две гайки и болт крепления задней крышки головки блока. При этом обратите внимание, что под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку головки блока.
16.Выверните свечи зажигания.
17.Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.
18.Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.
с распределительного вала.
21.Выньте толкатели 1 клапанов вместе с регулировочными шайбами.
Вынув очередной толкатель, промаркируйте его и регулировочную шайбу порядковыми номерами, чтобы при сборке установить их на свое место. При этом без необходимости не вынимайте регулировочные шайбы из толкателей, чтобы не перепутать их.
Плюсы и минусы
Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:
Читать также: Mitsubishi eclipse cross отзывы
В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.
